演播室聲學裝修方案

一、聲學裝修設計主要項目：

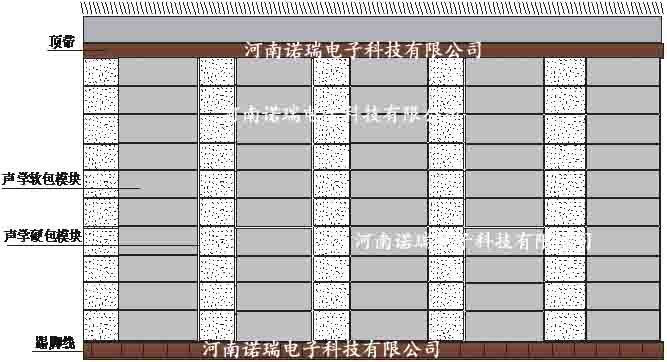

本演播室主要用于訪談等節目和新聞類節目的錄制及播出。建筑平面成長方形。四周墻面采用強吸聲浮箱體結構布局。頂部黑幕處理加吸音黑格柵。

二、聲學裝修設計主要內容：

１．提出演播室技術用房的主要聲學技術指標，即最佳混響時間及混響頻率特性及噪聲評價曲線標準。

２．設計計算提出演播室技術用房內聲學裝修設計所需配置的總吸聲量（吸聲單位）。

３．提出聲吸收及聲擴散處理的設計配置方案，滿足音質及裝修的設計要求。

４．提出符合防火、裝飾及聲學要求的各類聲學處理材料及其結構形式方案。

５．提出滿足聲學技術用房空氣聲及固體聲隔絕的隔聲設計要求及措施。

三、裝修方案設計技術依據：

１.本演播室有關建筑平面圖。

２．GYJ26-86廣電總局標《有線廣播錄、播音室聲學設計規范和技術用房技術要求》。

３．GYJ42-89廣電總局標《廣播電視中心技術用房容許噪聲標準》

４．GY33－88廣電總局標《廣播電視工程建筑設計防火標準》。

5．GYJ26-86廣電總局標《錄音室的混響時間及頻率特性》。

四、建聲設計主要技術措施：

１．主要演播用房應有合理的平面位置，應盡量避免與噪聲及振動的房間為鄰。

２．盡可能使演播室有合適的平剖面體形及長寬高比例，避免在室內產生顫動回聲及駐波等聲缺陷問題。建聲設計將結合裝修作一定的調整，并采用一定的聲擴散處理，為獲得良好的音質創造必要條件。

３．根據各演播室等技術用房的混響時間頻率的特性及總吸聲量的需要，并結合裝修美觀要求，在技術用房內墻面及天花將設計配置不同材料及形式的吸聲結構，不同形式的聲擴散體，使各技術用房達到預期的混響特性要求。

４．聲學設計中對聲吸收和聲擴散處理的均采用分散和均勻配置的原則，既滿足室內裝修，又利于改善室內聲場擴散特性。

５．所有設計所選用的隔聲材料均滿足阻燃、防火的特性，以達到消防規定的有關要求。

６．設計采用的隔聲門要求隔聲指數La30～35dB（演播室）；隔聲觀察窗隔聲指數要求La35～40dB。

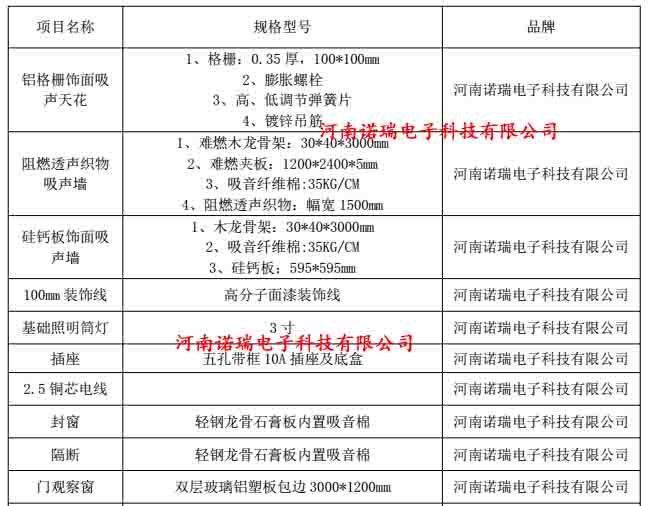

五、聲學裝修設計方案主要采用的隔聲材料及吸聲材料：

1.50、25系列木龍骨及其配套器材。

2.玻璃絲棉（密度18～24kg/m3,厚度數50mm）。

3.礦棉吸音板（板厚15mm）。

4.阻燃透聲織物面料（幅寬1.2m～1.4m，氧指數32）。

5.九厘板及細木工板。

六、演播室建聲方案的配置：

１．演播室功能及建聲設計要求：

功能：主要用于新聞口播節目。

建聲設計要求：

最佳混響時間：T60=0.6±0.05秒（f=500－1KHZ）

混響特性：頻率曲線基本平直

聲場不均勻度：△Lp≤±3dB

本底噪聲：NR≤20，△Lp≤±30dB（A）

２．概況及基本尺寸：

建筑平面呈長方形。

3．體積的估算：

4．室內所需總吸聲量及平均吸聲系數的估算：

總吸聲量：Sα=0.161V/T60=0.161×115.5÷1.2=15.5。

平均吸聲系數：α=15.5÷146.5=0.106

演播室周邊設備

1、專業攝像機

采用專業攝像機對現場視頻進行攝像，索尼，松下等攝像機的視頻輸出端與演播室設備系統輸入端連接，攝像機可以肩扛也可以通過三腳架進行支撐。

2、音頻話筒

采用有線采訪話筒和無線采訪話筒對現場的音頻進行采集（演播室播音時可選用播音臺座式話筒），有線采訪話筒的音頻輸出和無線麥克接收機的音頻輸出端與調音臺連接，通過調音臺進行調音和混音，調音臺的音頻輸出端與演播室設備連接。

3、調音臺

對話筒輸入的多路音頻信號分別進行音量、頻段控制，也可以對各路音頻進行混音和混音后的音量及頻段控制，調音臺輸出的音頻信號直接與電視臺系統的Line-In連接

4、提詞器(可選)

提詞器為播音員提供文字提示，提詞器在使用時與攝像機鏡頭為一體，保證播音員的目視方向和攝像機鏡頭的一致

5、無線導播通話系統（可選）

用于導播人員和攝像人員的通話聯絡，以保證導播的效果

6、專業導播控制臺（可選）

該鍵盤是一款集音視頻導播切換、攝像機控制、臺標設置、字幕插入、特技渲染、錄播控制等功能于一體的專用導播設備，設計上吸收和采納了諸多主流導播鍵盤的優點，精簡導播流程，使導播人員的操控更加簡潔實用，精準有效

7、非線性編輯機

圖辰TUC非線性編輯系統對錄制的節目進行后期編輯加工，形成更為特色的電視節目。

8、播放控制系統（可選）

對存儲在節目資源服務器中的節目進行播放時間設定，系統將按預置的邏輯順序在校園網或校園閉路電視上進行定時、定節目播放

10、ZJM300節目資源存儲系統

電視臺錄制的節目首先錄制在錄像機上，若需要長期對錄制的節目進行存儲積累或后期編輯加工，可將存儲的節目錄像通過網絡傳輸至藍視ZJM300節目資源存儲服務器上，以便長期保存。
